Mașină de dezbrăcare automată

Mașină de dezbrăcare automată

Înlăturarea completă a deșeurilor, mașina de dezbrăcare automată nu este nevoie să schimbe mucegaiul, dezbrăcarea și dezbrăcarea completă cu dublă funcție
Trimite anchetă

Descriere

Parametrii tehnici

12



Dispozitiv opțional: Asistent automat



14

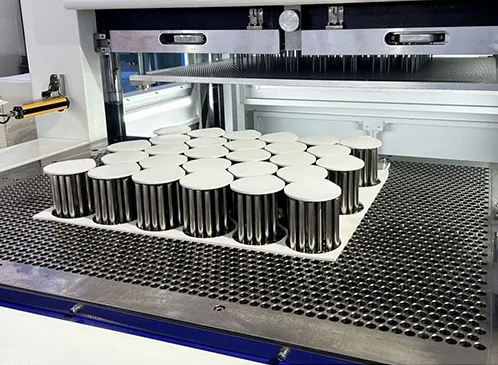

Dezbrăcare de rând (degetele superioare și pinii inferiori) Dezvoltare întreagă (pini superiori și pini inferiori)
15 16



Instrucțiuni



Această mașină de dezbrăcare automată are o funcție puternică de îndepărtare a deșeurilor complet cu funcția de golire a rândurilor, care poate obține o singură trecere înlăturați pe deplin toate deșeurile după tăierea matriței pentru diferite specificații de tipuri de cutii, ferestre și găuri de aeronave, precum și margini de deșeuri materiale ale cusăturii față și spate, atâta timp cât acestea sunt în limitele cerințelor de dimensiune ale mașinii .



Această mașină are o calitate înaltă pentru eliminarea deșeurilor complet într -o singură trecere, cu eficiență rapidă, funcționare simplă, crescând capacitatea de producție a utilizatorului . Dispunerea mașinii:



17



Prelucrare



18

19



   20



După dezbrăcare și blanking:



21



Eşantion



22  23





Avantajul mașinii



1. 1 Treceți complet la dezbrăcarea și blocarea deșeurilor complet, eficiență ridicată cu o reglare simplă, operațiune ușoară . îmbunătățiți foarte mult capacitatea de producție a utilizatorului .
2. nu are nevoie de matriță pentru dimensiuni diferite ale produsului, cu rama plăcii de fagure și pinii pentru a se adapta la forma cutiei schimbătoare . Zona de produse de susținere a pinilor inferiori, pinii superiori apăsați pe zona deșeurilor pentru a îndepărta deșeurile .
3. Unele proiecte special de machiaj de tăiere a matriței, poate elimina aceste deșeuri special de proiectare .
4. rând de dezbrăcare și dezbrăcare completă; poate face față mai multor produse de tăiere a matriței .
5. Economisiți forța de muncă și economisiți costul instrumentului și costul mucegaiului .
K



Parametri tehnici



Model

KYD -1080 a

Mărimea maximă a stivei de material

1080*780mm

Înălțime maximă a stivei de material

80mm

Presiune maximă

100 bar

Viteză

De 5 ori/min

Dimensiunea mașinii

2650*1800*2000mm

Greutate

3000 kg

Putere

380V/3 fază/50Hz/10KW

Consumul de aer

2L/min

Aer comprimat

5-6 bară



Mașină mai multe detalii



1. Drive Motor Servo șurubul de plumb cu diametrul de 50 mm pentru a vă asigura că mediul de lucru în mișcare este o stabilitate ridicată și precis .



24

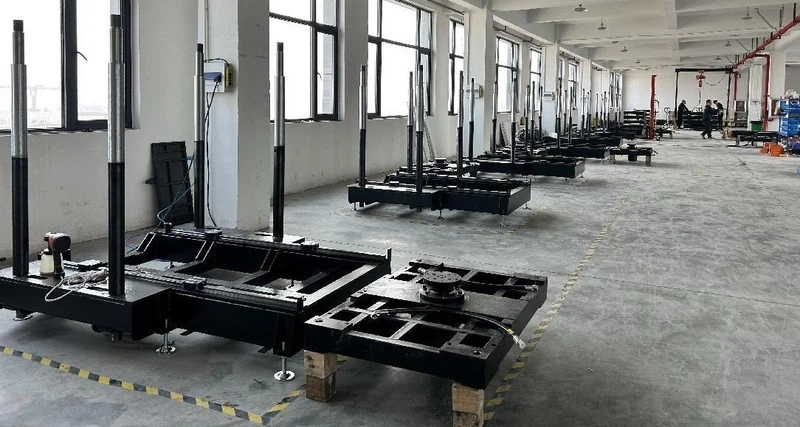

2. Utilizați o structură puternică ridicată:

Cadrul de mașină de înaltă precizie este mai puternic și asigurați -vă că mașina principală corporală încărcături puternice . 4 PC -uri de80 mm diametruȚeava principală a cadrului poate menține presiunea 80tons .

25

26



3. Funcție de blanking integral: prin pini superiori și inferiori pentru a apăsa și elimina deșeurile de produs cu o singură dată, nu aveți nevoie de mucegai pentru dimensiuni diferite și formă diferită de casetă .
Pinii superiori pentru a îndepărta părțile reziduale . diametru: 5mm și 3mm

Pinii inferiori pentru a menține partea de produse . diametru: 12mm și 8mm



27



4. funcție de stripping rând:

Degetele metalice superioare pentru a apăsa pe partea de deșeuri și a nu funcționa o parte
Pinii inferiori pentru a menține partea de produse . diametrul pinilor inferiori: 12mm și 8mm



28



5. Utilizați pompa hidraulică de tip paletă pentru a vă asigura că stabilitatea presiunii de lucru a mașinii .



30  31



6. Protecții mari ale protectorului de grătare instalat, cu senzor CE standard, de înaltă precizie pe partea de alimentare 2 pentru protejare și dublarea operației butoane .



32  33



7. ecran tactil pentru a opera mașina, reglați ușor și setați noi date care funcționează



34



8. cilindru



35



9. parte electrică:



36



Configurare automată a mașinii de dezbrăcare:

Nu .

Marca

Nume

Specificații

unitate

Qty

Nota

1

Xinjie

Touch screen

Ts 3-1000- e

set

1



2

Xinjie

linie de comunicare

Dvp8m

set

1



3

Xinjie

controlor

XDH -30 a16l-e

set

1



4

Xinjie

Module de extensie

XD-E8X8YT

set

1



5

Xinjie

Driver servo

Ds5c 1-41 p 5- pta

set

1



6

Xinjie

Servo Motor

Ms6g -130 cm15b 2-41 p5

set

1



7

Xinjie

Linie codificatoare

CP-SCT-B -03

set

1



8

Xinjie

linie electrică

CM-L15TB -03

set

1



9

Xinjie

Driver servo

Ds5c 1-20 p 7- pta

set

1



10

Xinjie

Servo Motor

Ms6h -80 cm30b 1-20 p 7- s

set

1



11

Xinjie

Linie codificatoare

Cp-sp-bm -03

set

1



12

Xinjie

linie electrică

Cm-p07a-m -03

set

1



13

Basitu

linie de comunicare

Jc-cb -0 p3

PC

1



14

Basitu

linie de comunicare

Jc-cb -1 m

PC

1



15

Salariu

Reductor

Prf 120- l 1-5- p1

set

1



16

Salariu

Reductor

Prf 80- l 1-5- p1

set

1



17

Schneider

Breaker

EA9AN3C40

set

2



18

Schneider

Breaker

EA9AN1C10

set

1



19

Schneider

Contactor

LC1N3201M5N

set

1



20

Schneider

Contactor

LC1N2501M5N

set

1



21

Schneider

releu termic

Lrn22n

set

1



22

Schneider

Releu mic

RXM2LB2BD

set

2



23

Schneider

Baza releului

RXZE1M2C

set

2



24

Schneider

comutator

Zb 2- bd2c+zb 2- bz101c

set

2



25

Schneider

Buton de lumină verde

ZB 2- BWM31C+ZB 2- BWM31C

set

1



26

Schneider

buton verde

Zb 2- ba3c+zb 2- bz101c

set

2



27

Schneider

buton galben

Zb 2- ba5c+zb 2- bz101c

set

4



28

Schneider

buton roșu

Zb 2- ba4c+zb 2- bz101c

set

1



29

Schneider

Buton de urgență

ZB 2- BS54C+ZB 2- BZ102C

set

1



30

Schneider

comutator

Wgdr -150-24

set

1



31

Salariu

Consiliul de mărire

Wg -12 t1

set

1



32

Salariu

filtra

Wdl -3 n -20 au

set

1



33

Pefun

Comutator de proximitate

Gam 4-12 GM-N1

set

4



34

Pefun

Comutator de proximitate

Gam 4-12 GM-N2

set

3



35

Pefun

Comutator magnetic

SCT 10-12 GM-N1

set

1



36

Pefun

Comutator magnetic

SCT 10-12 GM-N2

set

1



37

Bolnav

Comutator fotoelectric

GTB6L-N1212

set

1



38

Chnt

Protector de secvență de fază

XJ 3- G AC380

set

1



39



Lumină în trei culori

I3

set

1



40



Lumini cu rând dublu

T8 LED

set

2



41



Bord de cauciuc

550*550

set

1



42



Plug de aviație

Y28m -24 tk

set

1



Lista de piese de schimb:

Nu .

Nume

Specificații

Cantitate

Nota

1

Ac

Φ12 Lenght: 159
(cu capul de cauciuc)

500



2

Ac

Φ12 Etapa φ8 Lenght: 159
(cu capul de cauciuc)

50



3

Ac

Φ8*Φ5*152

500



4

Ac

Φ5*Φ3*152

50



5

Pinul de produs finit

Φ8*Φ5*25
(ascuțit capul)

50



6

Pinți capul de cauciuc

Φ12*Φ6*16

500



7

Pinți capul de cauciuc

Φ10*Φ6*16

500



8

Magnet puternic

O geantă

10



9

Magnet puternic pandantiv



1



10

Plăcile de reglare a matriței superioare și inferioare

Φ20*550

4



11

Cutie de instrumente

Cheie Allen/Șurubelniță (Cross/Slott)

1



12

Row Detripping Platen

Stânga 15pcs, dreapta 15pcs

15pair





Atelier:
